5053升级教程

释放双眼,带上耳机,听听看~!

所需工具包含如下:

VCDS 5053 1.96固件,可升级5053线,支持最新18版本

VCDS5053 VCDSLoaderV7.2带1.96固件免编程器升级支持最新18.9版本

5053固件升级程序MProg3.0_Setup

5053修复、升级

某宝上的5053线大多是x版的,如果使用了不正确的VCDS版本(比如高版本或者官方版本),会被锁,被锁后VCDS软件找不到线,不能正常使用。所谓被锁,实际上是VCDS的一种版权保护措施,通过修改EEPROM或者FLASH数据,达到损坏硬件的目的,正如最出名的CIH病毒。

5053有很多硬件版本,其中比较常见的主芯片有NEC和AVR,NEC芯片有硬件防锁功能,正常情况下不会损坏,但找不到该版本的固件。AVR芯片不防锁,本教程适合AVR芯片版本,主要由FT232R + ATMega162构成。

刷固件有一定风险,如果ATMega162熔丝位设置错误,芯片会被锁死;不设置熔丝位,刷写过程也可能被锁死。虽可以解锁芯片,但操作比较麻烦。



首先修改PID/VID,很简单:(这一步并非必须)

5053线正常的PID一般为FA20、FA24、FA30,其中FA30较多.

1、从FTDI网站上下载FT_PROG程序,地址:

http://www.ftdichip.com/Support/Utilities/MProg3.5.zip

2、从FTDI网站上下载USB芯片驱动,地址:

http://www.ftdichip.com/Drivers/CDM/CDM%20v2.12.24%20WHQL%20Certified.zip

3、把驱动程序解压,找个文字编辑器,打开ftdibus.inf,把所有:VID_0403&PID_6001字串都换成计算机识别到的VID和PID,(设备管理器->右键点要查看的设备->属性->详细信息->硬件ID)

4、接上线,手动安装驱动,选择刚才的目录。如果第三步修改不太懂的话,也可以手动选择从磁盘安装驱动,但windows会有警告提示。

5、安装并启动Mprog程序,按下Tools -> Read and Parse,如果驱动没问题的话就会找到线,这时点到USB VID/PID位置,第一条选择Custom VID/PID,然后把PID跟VID修改为0403与FA30,按下Save,然后点击Program即可把USB的PID跟VID修改好,重新插拔一次并安装驱动即可。



5053固件升级操作步骤比较复杂,要求动手能力比较强。

一、准备工作:

1、硬件的准备工作:

(1)台式机1台,要求有25孔并行接口

(2)ISP下载线一根(本教程以ISP线为例)

(3)如果你有别的类型的,支持AVR芯片的下载线,以上两条可以不具备

(4)12V电源及连接线

2、软件的准备工作:

(1)32位Windows XP或Windows 7操作系统。(64位安装驱动相对麻烦点,刷写软件都是多年前比较老的程序,有可能不兼容)

(2)PonyProg2000固件烧录软件

(3)5053固件



二、实操流程:

1、硬件操作

(1)连接ISP线线缆

(2)连接USB线

(3)连接电源线

2、软件操作

(1)读取原固件并保存作为备份(如果ATMega162熔丝位设置不正确,将不能正确读出原固件)

(2)清除固件

(3)写入新固件并校验



三、实操步骤:

1、准备32位操作系统

2、制作连接线缆

ISP线缆是升级固件所必须的一种线缆。与其说是线缆,不如说是一种连接方法,要把5053的电路板和台式机的并口接口连接到一起。

3、连接ISP线缆

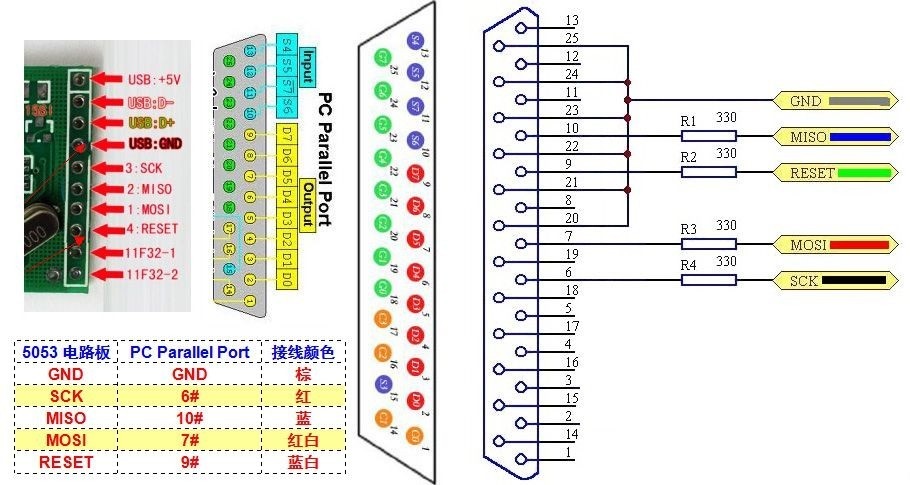

需要把5053的电路板和台式机的并口的6、7、9、10号孔连接到一起。ISP连接图如下:

左上角为5053电路板,右边电阻R1~R4可以省略,接线颜色请忽略,根据自己的连接记录好。(如果ISP有GND接线,即连接5根线,刷固件可以不连接12V电源。)

4、连接5053电源线

5053需要12V的电源供电,接线方法见下图:

这里一定要注意不能把线接反了,否则会彻底烧毁电路无法恢复,切记!!

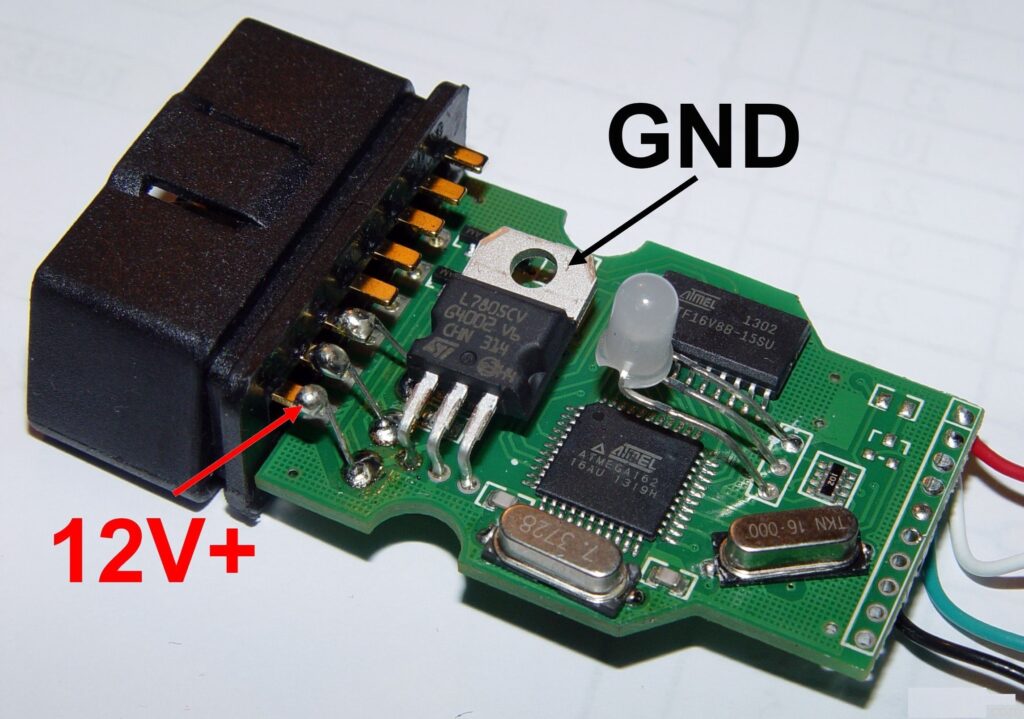

红色箭头所示位置为接12V+,也就是7805是左起第一个插脚。黑色箭头是GND,即7805上方的银白色散热片。

到此为止,所有的连线部分就都结束了,此时,应该是有三种线缆已经连接好了:

(1)USB线,接入USB接口

(2)ISP线,接入计算机并口

(3)连接12V电源线

这三个接口都接好了之后,5053上的指示灯应该已经常亮了,正常情况是先红后绿,不亮或者是红色的灯,请检查连线。(如果5053已经被锁,指示灯有可能不亮)

工作其实已经完成了一大半了,下面的部分就简单了,就是软件的部分了。

5、安装刷固件的软件“PonyProg2000”。这个没什么好说的,直接一路下一步,装好了就行了。

6、运行PonyProg2000并进行设置。

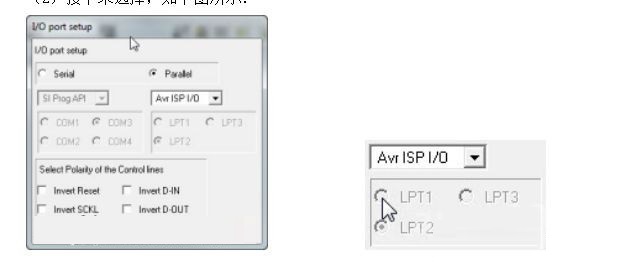

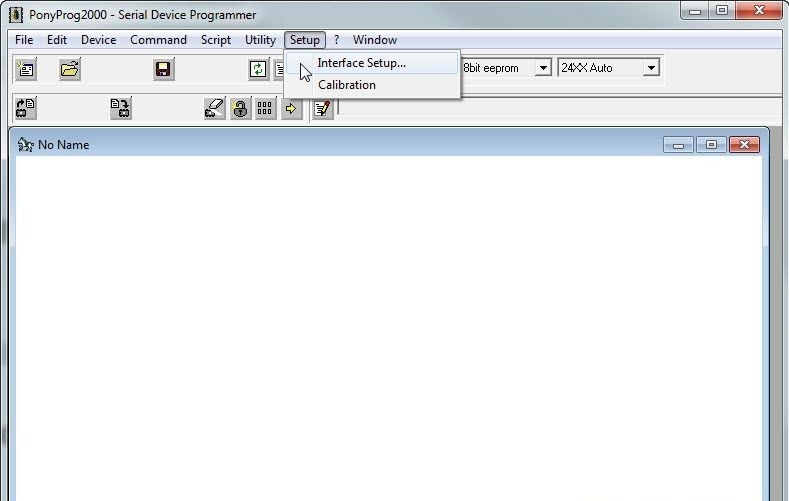

(1)先进行接口的设置,如下图:

(2)接下来选择,如下图所示:

在图中要选“Avr ISP I/O”和“LPT1”

(3)接口设置好了之后要设置芯片的类型,类型为“AVR micro”和“AT mega 162”。如下图所示:

(4)设置好之后要做读测试,看是否已经成功读出数据,并且要把读出的固件数据保存起来,出了问题再重新刷回去即可。

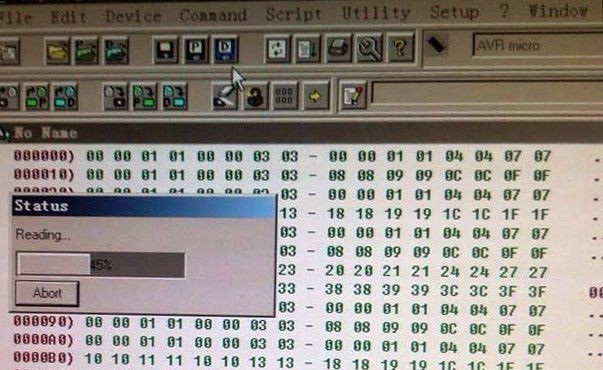

单击读取按钮

,如果成功,将看到下图的窗口:

(5)读取之后,按保存按钮

,保存原始固件文件

(6)按擦除按钮

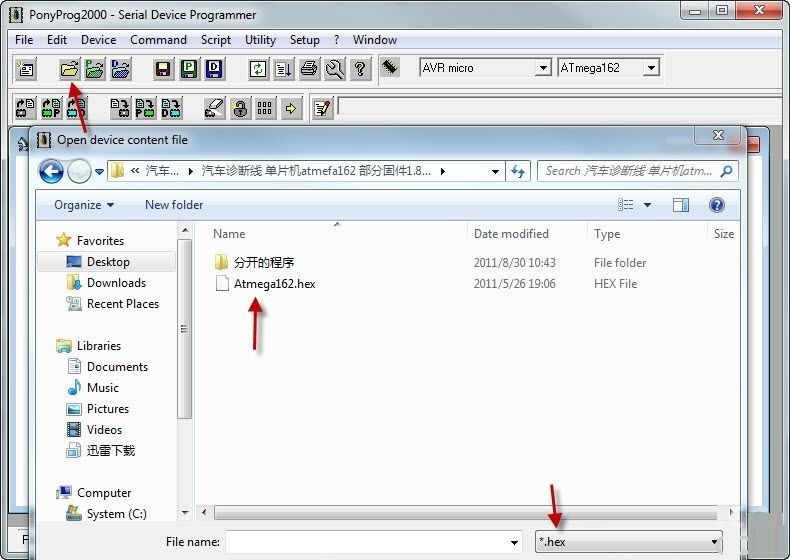

(7)打开固件文件,如下图箭头所示

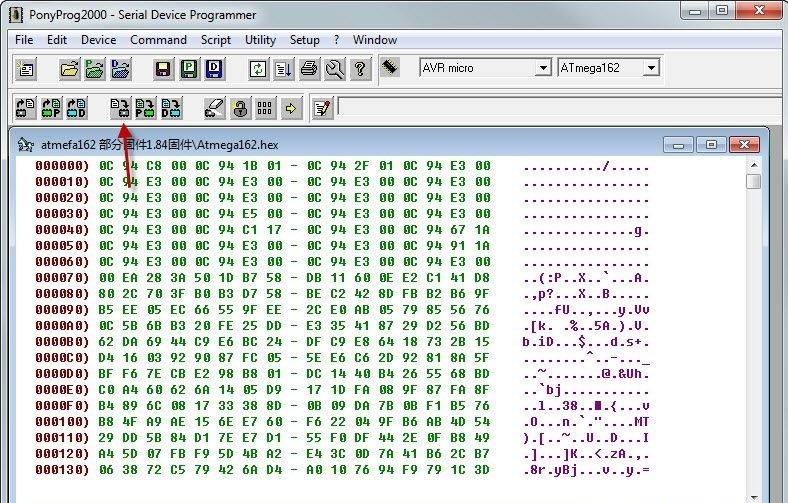

(8)开始刷写固件,如下图箭头所示

(9)刷写过程中,软件会对刷写的内容进行写入和校验,成功后会弹出成功的对话框。成功之后硬件的基本操作就已经搞定了

7、安装VCDS软件

(1)破解VCDS升级

经过验证,新版本的VCDS发现数据线是盗版的之后,会改写芯片上的内容,所以要使用特别版本的VSDS软件,或者使用软件加载器进行启动,不能让它自动升级,也不能在线使用。为了防止软件运行过程中自动升级,可以修改系统中的hosts文件。具体为:

用记事本,注意是记事本,写字板会带格式,所以会出错。修改“C:\Windows\System32\drivers\etc”目录中的“hosts”文件,在文件的结尾处加以下三行内容:

127.0.0.1 update.ross-tech.com

127.0.0.1 ross-tech.com

127.0.0.1 www.ross-tech.com

(2)安装VCDS软件,注意不要安装原版的软件,要安装特别提供的软件。安装过程无话可说,一路下一步。支持64位操作系统。

8、测试线缆

(1)拔掉USB线缆、拔掉ISP线缆,保留12V电源线

(2)接入USB线缆

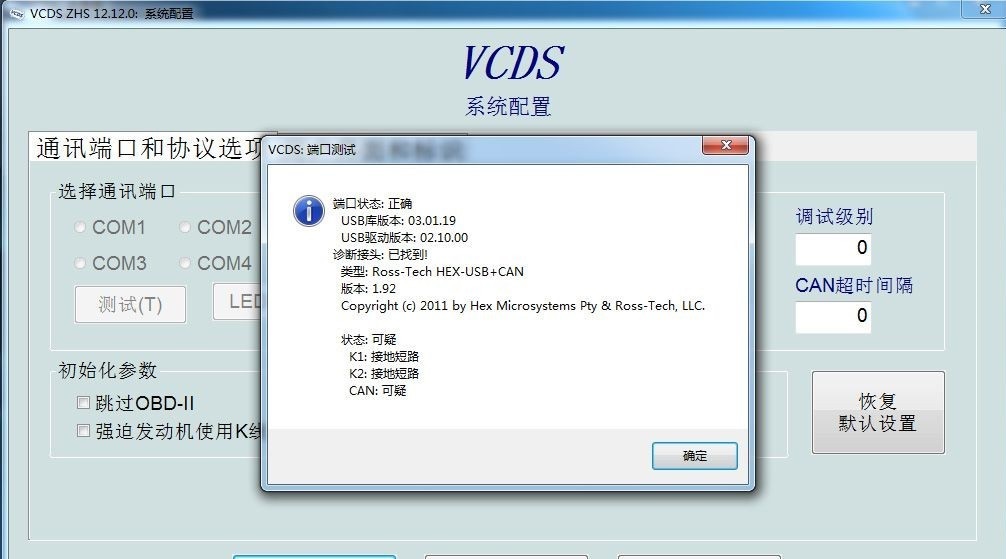

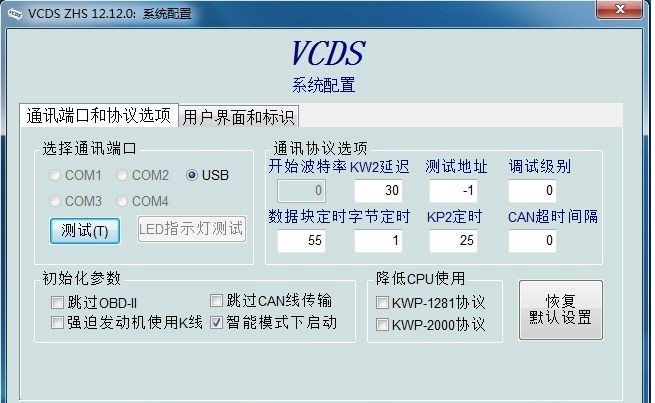

(3)启动VCDS,然后单击右下角“系统配置”按钮,然后单击“测试”按钮,如下图所示:

成功之后,可以看到如下图:

(4)关掉VCDS软件,先拔掉电源线,然后拔掉USB线,收好即可。
